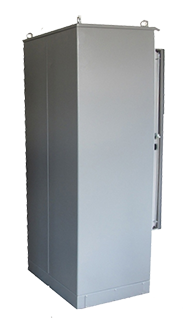

Шкафы ШАОТ (ШАОТ-ДЦ)
ООО «Электровент завод» производит шкафы управления системой охлаждения ДЦ (OFAF) силовых трансформаторов - ШАОТ (ШАОТ-ДЦ) . Шкафы управления системой охлаждения трансформаторов ШАОТ (ШАОТ-ДЦ) предназначены для автоматического, а так же ручного управления двигателями вентиляторов и электронасосами системы охлаждения. Данные шкафы предназначены для управления системой охлаждения трансформаторов напряжением более 110 кВ.
Шкафы ШАОТ (ШАОТ-ДЦ) нашего производства обеспечивают:
- индивидуальную защиту вентиляторов, электронасосов от токов короткого замыкания, перегрузок, неполнофазных режимов;
- сигнализацию местную (сигнальные лампы в шкафу управления);
- автоматический и ручной выбор источника питания силовых цепей;
- управление системой охлаждения в автоматическом режиме (по ГОСТ 11677 или другому алгоритму, согласованному с заказчиком) и в ручном режиме;
- автоматическое поддержание благоприятного микроклимата в шкафу;
- обеспечение местной и дистанционной сигнализации о состоянии элементов системы охлаждения;
- защиту цепей шкафа от действия токов короткого замыкания, перегрузок, неполнофазных режимов при работе от основного и резервного источников питания.

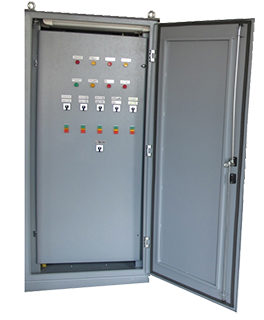

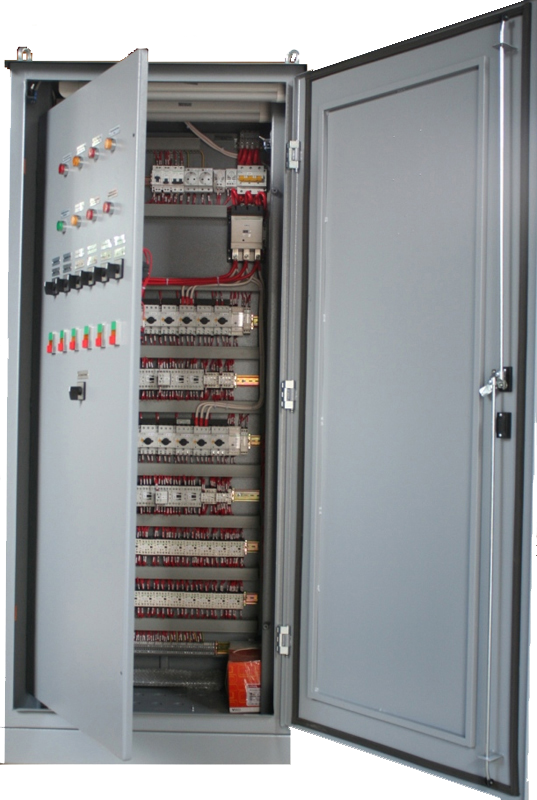

Возможно изготовления шкафов управления ШАОТ (ШАОТ-ДЦ) на 3, 4, 5 и 6 маслоохладителей. В данных шкафах применяются комплектующие ведущих мировых производителей: ABB, Schneider, Moeller, Pfannenberg и др. В шкафах управления могут быть установлены приборы диагностики влаги и газа в трансформаторном масле, индикаторы температуры обмоток и масла, а также системы комплексного контроля и управления. Аппаратура управления и сигнализации установлена на панели, исключающей случайный доступ к силовым цепям
При разработке шкафов управления могут быть учтены индивидуальные требования Заказчика по алгоритму, комплектации, степени защиты, комплектации и др.
Все изделия выполняются в соответствии с европейскими стандартами безопасности. Шкафы ШАОТ имеют высокую степень надежности, компактную конструкцию, легкий доступ ко всем компонентам.
Применение нашего оборудования позволяет экономить электроэнергию, затрачиваемую на собственные нужды трансформатора, а также значительно повышать срок службы электродвигателей вентиляторов и электронасосов.
Технические параметры шкафов ШАОТ (ШАОТ-ДЦ):
| Наименование параметра | Значение |
| Номинальное напряжение питания силовых цепей, В переменного тока частотой 50 Гц | 380 |
| Номинальное напряжение питания цепей управления, В переменного тока частотой 50 Гц | 220 |
| Номинальное напряжение питания цепей сигнализации, В постоянного тока частотой 50 Гц | 220 |
| Степень защиты | IP 54 |
| Вид климатического исполнения по ГОСТ 15150 | У1, УХЛ1, Т1 |
| Покрытие корпуса | Порошковая покраска, цвет – RAL 7040, 7035, 7046 (другой цвет – по требованию Заказчика) |
